CNC MACH3 -PCM 35



FRESADORA ROUTER CNC SPIRIT

A Fatek Tristar apresenta sua nova linha de maquinas FRESADORAS ROUTER CNC SPIRIT desenvolvida para a usinagem de pecas em Isopor, madeira , MDF , Latão , Alumínio , plásticos e seus derivados entre outros.

Provida com um poderoso CNC Baseado em PC , nosso PCM35 MACH3 o qual tem características únicas tais como : Digitalização , Auxilio na programação , simulação on-line , modo gráfico total , Scaneamento Laser, Comando de ate 6 eixos simultâneos, entre outros.

Servos Motores AC e Spindel Motor com ate 24000 RPM e pinças tipo ER fazem parte do conjunto de motorizacao .

Oferecemos a nossos clientes 3 modelos básicos, porem podemos construir sob consulta maquinas com outras configurações .

SPIRIT 750 – PCM35 – CNC MACH3

CARACTERISTICAS MECANICAS:

Area : 1100mm x 950mm x 200mm.

Cursos : X 750mm Y 750mm Z 180mm.

Mesa : Alumínio fundido com ranhuras T para fixação de pecas.

Coluna : Alumínio fundido.

Base eixo Transversal : Chapa de alumínio usinado.

Eixos de Translação : Fusos de esferas classe C5 .

Guias Lineares : Guias lineares em todos os eixos com 4 patins por eixo.

Rolamentos : Rolamentos de contato angular 45 graus em todos os eixos.

Base/Bandeja : Bandeja coletora de material usinado .

MOTORIZACAO:

Eixos X,Y e Z – Servos Motores AC Panasonic

Spindel - Motor Mandril com pinça ER25 2CV 24000 Rpm

Opcionais:

. 4 eixo CNC na mesa

. Carenagem

. Refrigeração e aspiração

. Set-up automático de ferramenta

. Manivela eletronica

. Touch Probe para digitalização

PCM 35/25 – CNC MACH3

Sistema CNC composto de :

.Armário elétrico para acomodação de toda parte elétrica.

.PC Pentium 4 ou similar , 2GB Ram , HD 160 GB, Mouse Óptico, Teclado de membrana, Teclado de comando manual, LCD 15 pol . OAC

.3 Servo Acionamentos Panasonic AC 220V.

.1 Inversor Freqüência 400Hz – 3Fase 220V.

.Placa interface SMOOTH STEPPER .

.Placa interface CG11 .

.Fontes de alimentação e conjunto elétrico geral de proteção e potencia .



E-mail : vendas@fatektristar.com.br

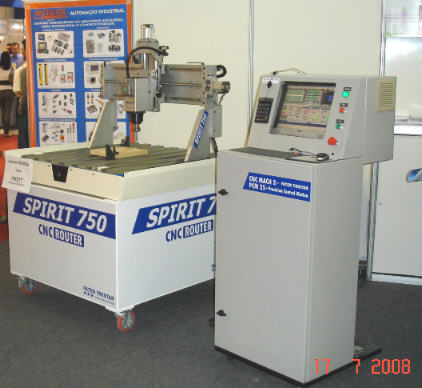

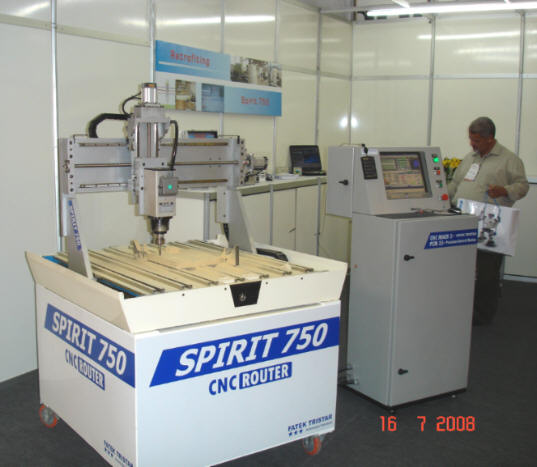

FRESADORA SPIRIT 750 - PCM 35 STAND FAIMINAS 2008
MINAS GERAIS - TEL: - (031) 3363 0169
